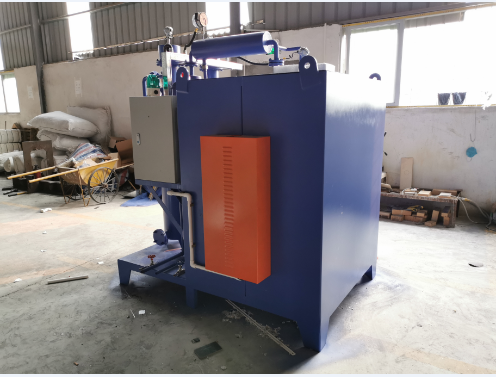

氨分解炉中热交换器装置
摘要：本实用新型涉及一种氨分解炉中热交换器装置,包括箱体以及设置在箱体内的氨分解炉,冷却器和干燥器,在所述箱体的内壁设置一热交换器装置,该热交换器装置的进口连接氨过滤器,出口连接氨分解炉,经氨分解炉底端出口连接冷却器,之后冷却器的出口连接干燥器,其特征在于:所述热交换器由竖向产品气管,氨进气管和横向产品气管组成,所述竖向产品气管有多组,所述氨进气管套接在竖向产品气管内,该氨进气管沿竖向产品气管的上下进出口顺序串接;所述横向产品气管穿过竖向产品气管,且该横向产品气管和竖向产品气管相通.本装置工艺路程简单,投资少,通过热交换器对氨气进行预加热,并且对氨分解之后所得产品气进行冷却,充分利用热能.
主权项：1.一种氨分解炉中热交换器装置，包括箱体(1)以及设置在箱体内的氨分解炉(3)、冷却器(4)和干燥器(5)，在所述箱体(1)的内壁设置一热交换器装置(2)，该热交换器装置的进口(221)连接氨过滤器，出口(222)接氨分解炉(3)，经氨分解炉底端出口连接冷却器(4)，之后冷却器的出口连接干燥器(5)，其特征在于：所述热交换器装置(2)由竖向产品气管(21)、氨进气管(22)和横向产品气管(23)组成，所述竖向产品气管(21)有多组，所述氨进气管(22)套接在竖向产品气管(21)内，该氨进气管(22)沿竖向产品气管(21)的上下进出口顺序串接；所述横向产品气管(23)穿过竖向产品气管(21)，且该横向产品气管(23)和竖向产品气管(21)相通。
